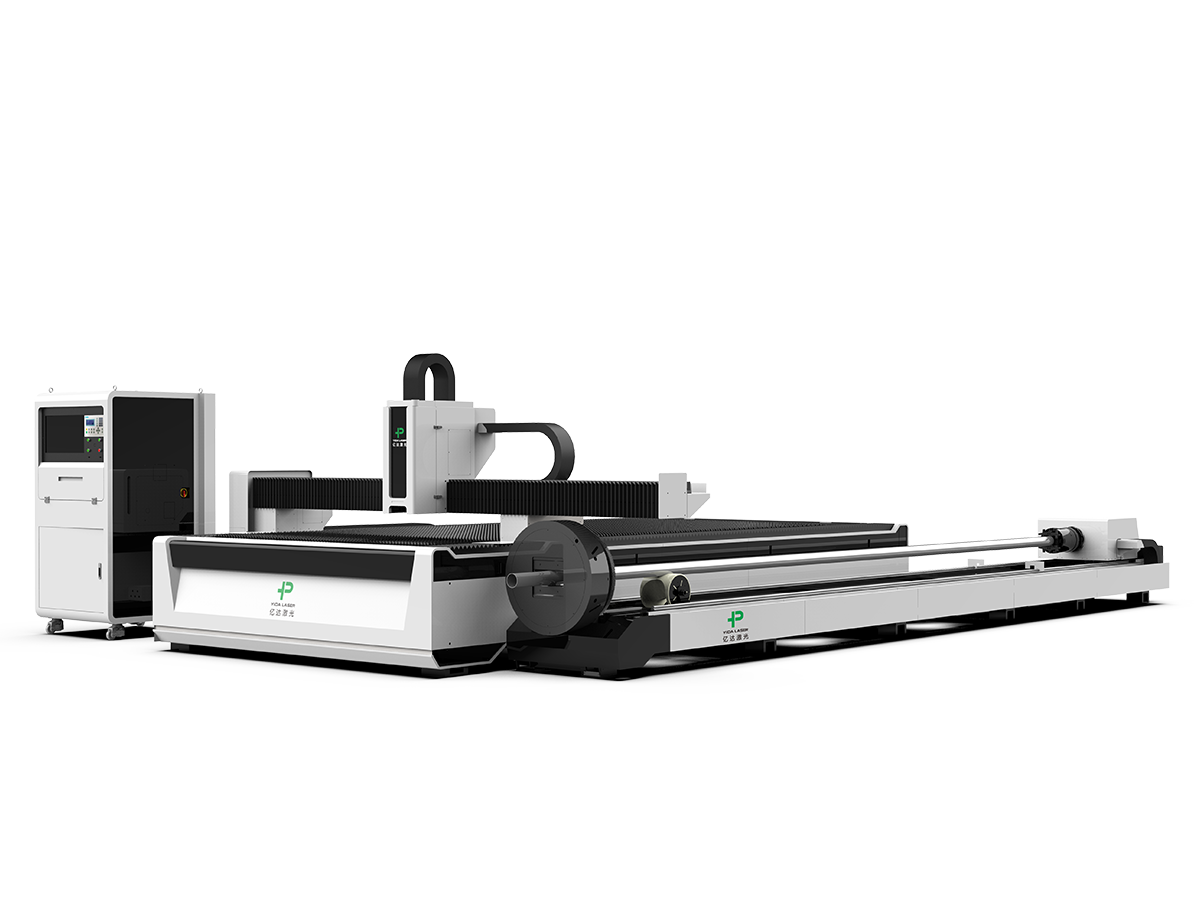

C款單平臺光纖激光切割器
"形而至簡，成就經典"焊接床身，整體鑄造鋁橫梁，結構穩定。單平臺系統，操作簡單，定位精確，提高效率。搭配除塵設備，讓生產更環保。鑄造床身鑄造床身，整體鑄造鋁橫梁，結構穩定。單平臺系統單平臺系統，操作簡單，定位精確，提高效率。環保搭配除塵設備，讓生產更環保。億達激光 / YD Laser Technology
了解更多
金屬激光切割解決方案服務商
依需定制 智能加工 優質高效 節能環保
全國服務熱線：
- 17663059251
依需定制 智能加工 優質高效 節能環保
全國服務熱線：
山東億達激光科技有限公司
提前感知翹起工件等障礙物，避免切割頭損傷，確保連續加工。
消除薄板自身顫抖及中薄板邊緣顫抖對切割的影響，保證切割效果。
榫卯式焊接，傳承傳承國粹經典。
精度高、速度快、效率高，具有良好的整體性、剛性、韌性和延性，提高加工效率，同時保證加工質量。
管材固定采用高精度卡盤夾持，卡盤通過伺服電機同步帶的傳動方式達成，專用系統，一體式操作流程，適合各種管材的多樣化切割。
管材和型材被到處使用—從機床與設備制造到家具產業。其中，激光器開辟了全新的設計可能，因此越來越多的設計工程師利用激光切割管材與型材的優勢，需求得以顯著提升。發掘廣泛的激光切管領域解決方案。
| 功能參數表 ●標配 ○可選配 ×無需配置 | 6015CM | 4020CM | 3015CM | ||
| 項目 | 子項 | ||||
| 基本參數 | 加工幅面 | 6000mm*1500mm | 4000mm*2000mm | 3050mm*1530mm | |
| 最大聯動速度 | 91m/min | 91m/min | 91m/min | ||
| 管材尺寸范圍 | 圓管：Φ20-Φ230mm 方管：□20 - □160mm 矩形管： 170mm≥邊長≥20mm， 外接圓直徑≤230mm | 圓管：Φ20-Φ230mm 方管：□20 - □160mm 矩形管： 170mm≥邊長≥20mm， 外接圓直徑≤230mm | 圓管：Φ20-Φ230mm 方管：□20 - □160mm 矩形管： 170mm≥邊長≥20mm， 外接圓直徑≤230mm | ||
| 卡盤最大載重 | 100kg 16kg/m | 100kg 16kg/m | 100kg 16kg/m | ||
| 智慧功能 | 快-高效易用 | 閃電穿孔 | ● | ● | ● |
| 高速切割工藝包 | ● | ● | ● | ||
| 切割氣體壓力自動調節 | 氧氣 | 氧氣 | 氧氣 | ||
| 自動管材檢測 | 四面尋邊 | 四面尋邊 | 四面尋邊 | ||
| 激光頭自動調焦 | ● | ● | ● | ||
| 激光切割工藝數據庫 | ● | ● | ● | ||
| 工業手柄 | ● | ● | ● | ||
| 顯示器觸控 | ○ | ○ | ○ | ||
| 好-品質加工 | 主動防碰撞 | ● | ● | ● | |
| 角鋼、槽鋼切割 | ● | ● | ● | ||
| 高質量切割工藝包 | ● | ● | ● | ||
| 雙氣旋反渣防護 | ● | ● | ● | ||
| 性能 | 板機運行參數 | 臺面承重 | 3000kg | 2500kg | 1400kg |
| 機床外形尺寸 | 9100*4200*1690 | 8720*4800*1690 | 8150*4200*1690 | ||
| 總重 | 3700kg | 3200kg | 2500kg | ||
| Z軸行程 | 315mm | 315mm | 315mm | ||
| 最大加速度 | 1G | 1G | 1G | ||
| 定位精度 | ±0.05mm | ±0.05mm | ±0.05mm | ||
| 重復定位精度 | ±0.03mm | ±0.03mm | ±0.03mm | ||
| 管切運行參數 | 管材要求 | 管徑＜φ50mm 管材壁厚≥1.2mm； 管徑≥φ50mm 薄壁管的管壁與直徑的比值≥1/40 | 管徑＜φ50mm 管材壁厚≥1.2mm； 管徑≥φ50mm 薄壁管的管壁與直徑的比值≥1/40 | 管徑＜φ50mm 管材壁厚≥1.2mm 管徑≥φ50mm 薄壁管的管壁與直徑的比值≥1/40 | |
| 管材最小余料 | 60mm | 60mm | 60mm | ||
| W軸旋轉角度 | 無限制 n*360 | 無限制 n*360 | 無限制 n*360 | ||
| W軸最大轉速 | 75RPM | 75RPM | 75RPM | ||
導入外部文件時，會自動對原圖進行自動優化
導入圖形后，可以快速的設置引線、微連、補償等工藝，搭配批量修改功能，可以很快完成整板工藝的設置。
支持浮動坐標系和工件坐標系，既能滿足靈活生產的要求，也能方便的實現批量生產。
對于機床的使用情況，可以提供豐富及時的統計。
支持光電尋邊和電容尋邊，快速的矯正板材偏差角度。
使用龍門同步功能，每次回原點都會矯正雙驅軸的偏差。
| 適配軟件 | UltraCut精密激光加工系統 |
| 適配主站 | CypTronic-EP總線主機 |
| I/O從站 | HPL2720E總線輸入輸出資源拓展卡 |
| BCL4516E總線I/O拓展板（選配） | |
| 電源要求 | 24V DC/5A |
| PSO功能 | 支持9種出光控制模式，出光點間距0.1μm-10μm可設置 |
| 軸控制 | 最多支持32個EtherCAT伺服驅動器同步控制 |
| 資源拓展 | 最多支持32個EtherCAT輸入輸出從站拓展 |
| 性能 | 最高支持5G加速度 |
| 精度 | 理論控制精度±1um |
| 工作環境 | 溫度：0~60℃ |
| 濕度：10%~90%RH（無凝露） |
| 功能 | 支持等間距出光控制（PSO）功能，可設置出光間距0.1-10μm |
| 九種出光控制模式，可適配各類超快激光器 | |
| 通過rs232、EtherNET連接激光器，實現關鍵參數狀態的讀寫 | |
| 支持過渡線、導入導出線、飛行切割、變速點編輯、圓弧自動降速等工藝功能 | |
| 支持雙y軸加工應用場景 | |
| 支持并行plc自定義編輯，配合更豐富的自動化流程 | |
| 匹配ModbusTCP、ADS或其他標準通訊協議、滿足在線式生產的需要 | |
| 選配視覺定位模塊，應對圓、十字或其他通用型mark點識別定位加工 | |
| 控制 | 通訊：采用RTOS實時內核，總線控制信號周期默認1ms |
| 精度：軌跡精度1μm，綜合實現±3μm的實際加工效果 | |
| 支持干涉儀數據補償及機床垂直度補償 |
適用于各種金屬材質、厚度和形狀的管材切割，能夠滿足不同行業的需求。例如，在機械制造、建筑等領域，管材激光切割機都有著廣泛的應用。
????山東億達激光科技有限公司是一家專業研發、生產激光切割機的現代化制造企業。公司自成立以來注重技術、品質、應用、市場等多方面資源的優化整合，以“高效率、高性能、高精度”為導向的激光切割機，廣泛應用于：汽車、鋼鐵、船舶、機械、航空航天、國防、軌道交通等各領域。億達激光專注于大、中、小幅面激光切割機。圍繞“以精立業，以質取勝”的經營理念，不斷完善產品品質，深得廣大客戶的信賴與支持！了解最新產品報價可以聯系我們網站 http://www.ydjgkj.cn/ 上的電話，我們會第一時間跟您聯系。
如果大家對于我們的CM款板管一體激光切割機還有什么疑問的話，歡迎您點擊我們的網址，進行咨詢：http://www.ydjgkj.cn/受國別影響，此產品分類與此說明可能有所不同。保留技術、裝備、價格與配件范圍方面的更改權利。 請與您當地的聯系人取得聯系，以便了解您所在國家是否可提供該產品。
